桥架三大安装方式助您无忧安装
来源：上海常鹏金属制品有限公司时间：2017-09-15点击数：载入中...
桥架三大安装方式助您无忧安装
桥架在国内应用范围也越来越广，用于电力、通讯行业了，很多的机械设备厂商也是改进产品，在产品逐渐加进电缆桥架。这也是机械设备行业的一个趋势。但是对于桥架的安装方式有很多人不是很了解，九游会登陆-j9九游会官方网站国际就电缆桥架安装方式为您总结了一下三点：
1、机柜顶部安装
在数据中心实际安装中，会因楼层过高、顶部结构特殊或业主不想破坏吊顶等原因造成无法安装吊架。这种情况下可选择机柜顶安装走线架。顶部支架与机柜采用螺栓链接固定，机柜顶部无孔需现开孔。支架安装高度任意，底层走线架一般高于机柜顶150mm~200mm，实际高度需综合考虑机房整体情况，优先保证走线架上方的走线空间。需要注意的是这种安装需机柜全部到位，并且机柜之间间距不可过大，导致走线架跨距过大造成塌腰，并且安装完后机柜不方便调整。

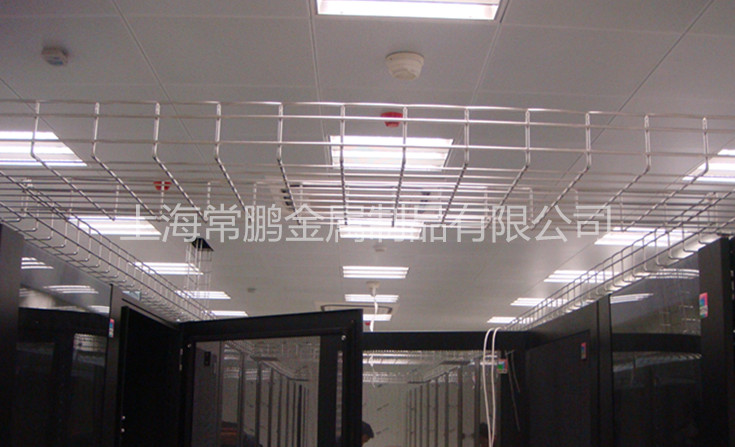

2、天花吊顶吊装
目前数据中心综合布线流行上走线，上走线架便于维护与散热、利于空调通风，也能起到防鼠、防水的作用。设计时要充分考虑安装净空高度，还有灯、消防、风管和梁柱等情况。上走线架建议每1.5米安装一套吊架，也需根据实际载重计算具体跨度，如局部有高荷载情况时需增加吊架密度。当安装双层走线架时，强弱电走线架垂直间隔≥300mm。因受顶部净高限制，强弱走线架可同一平面安装，水平间隔≥150mm。
3、地面支撑安装
地面支撑安装是将走线架立地安装，常用于室外基站。机房内无条件吊顶，设备未到位情况下，走线架可固定墙端与地面。如果机房中安有静电地板，需将静电地板开孔使立柱与地面生根固定。
桥架安装前，应根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
1.预埋铁件或膨胀螺栓
(1)预埋铁件的自制加工不应小于120mm x 80mm x6mm,其锚固圆钢的直径不小于10mm,
(2)肾密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固回钢用绑扎或焊接的方法固定在结构内的钢筋上;待混凝土模板拆除后，预理铁件平面外露，将支架、吊架或托架焊接在上面进行固定。
(3)根据支架承受的荷重，选择相应的膨胀螺栓及钻头;埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
2.支、吊架安装
(1)支架与吊架所用钢材应平直，无显着扭曲。下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。
(2)钢支架与吊架应焊接牢固，无显着变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致.
电缆支架的层间允许距离，当设计无规定时，但层间净距不应小于两倍电缆外径加10mm,35kv及以上电缆不应小于2倍电缆外径加50mm.
(4)支架与吊架的规格一般不应小于扁钢30mm x 3mm,角钢25mmx 25mmx 3mm,
电缆支架应安装牢固，横平竖直;托架、支吊架的固定方式应按设计要求进行.各支架的同层横挡应在同一水平面上，其高低偏差不应大于5mm。托架、支吊架沿桥架走向左右的偏差不应大于10mm,
在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度.电缆支架上层及下层至沟顶、楼板或沟底、地面的距离。
(5)严禁用电气焊切割钢结构或轻钢龙骨任何部位。
(6)具应采用定型产品，并应有各自吊装卡具或支撑系统。
(7)固定支点间距一般不应大于1. 5-2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点.
(8)严禁用木砖固定支架与吊架。
