带孔托盘式电缆桥架-上海常鹏金属制品有限公司

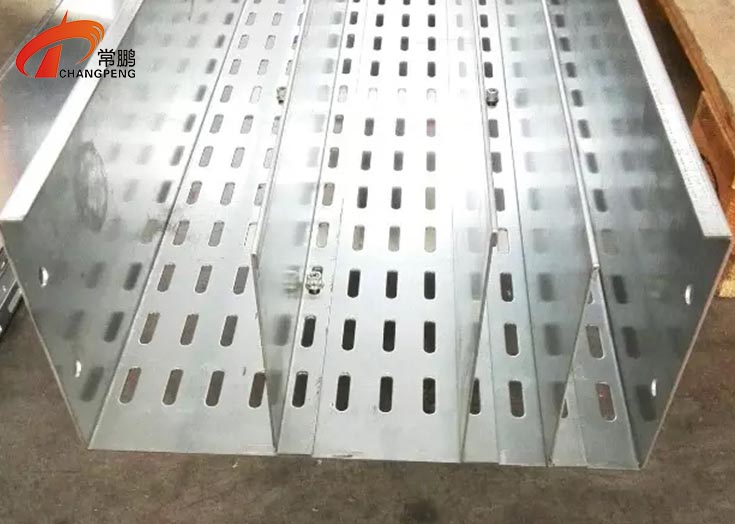

带孔托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用比较广的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等特点。它即适用于动力电缆的安装，也适合于电缆的敷设。 托盘式电缆桥架其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。

防火散热型托盘式桥架的特点用途：

托盘式电缆桥架可以说是一个浅显的槽式桥架。对于较柔软的线、缆敷设很方便。所以它适合用于通信电缆、计算机电缆以及其它电气装备用电线电缆。常鹏钢制托盘式桥架，一般规格均由独张钢板网而成，较大规格的也可以由边板底组焊成型：桥架底面有无花孔又可以分为成有孔桥架和无孔桥架。当桥架配上盖板后即可构成全封闭的电缆桥架，对电缆的防干扰起到良好的作用，应用十分广。 　　

防火散热型托盘式桥架的注意事项：　　

1、电缆桥架的大载荷，支撑间距应小于允许载荷的支撑跨距。 　　

2、桥架的安装应以**规范为准，目前可参照《电缆桥架安装图86sd169》进行。桥架在安装过程中严禁载人，如现场情况有必要时，须有设施方可载人，本事项对于不合格的操作人员尤为重要。 　　

3、桥架的立柱、托臂支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂防腐漆。 　　

4、电缆桥架架水平敷设是，桥架间的对接处距支承点的距离应在跨距的1/4以内，对于大跨距桥架/好放在支承架上对接，在有弯能或三通的地方则需要单独增加支承点，垂直方向的托臂每隔1.5m设一固定点。 　　

5、桥架内的电缆应用电缆卡带，或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔2m左右作一固定点；对于垂直敷设的电缆应每隔1~1.5m固定一次，在改变标高的端部也予以固定。

 6、电缆桥架按电力施工规范要求应进行良好的接地，对于镀锌电缆桥架无须有专门的接地装置，其本体即可作为接地干线；对于表面进行非金属处理的桥架则须有专门的接地装置；桥架的接地线可用vv-16mm2电缆或等截面的铜编织线，该线通常由用户自备，如由本厂供货，则应在合同中注明，长距离的电缆桥架每隔30~50m接地一次。

常鹏防火散热型托盘式桥架结构简单、造型美观、配置灵活和维修方便。品质才是王道-上海常鹏金属制品有限公司是电缆桥架销售公司，公司位于上海市，工厂位于江苏省扬中市，交通便利，是一家集桥架设计、生产、销售、安装于一体的综合性企业。本公司提供的桥架材质有不锈钢(304、316l)，碳钢，铝合金，表面处理有热镀锌，冷镀锌，喷塑，达克罗等。电缆桥架应用在建筑、交通、能源、电力、石化、轻工等多个领域。

更多桥架知识可咨询我司，联系电话：021-55661778/13661669778/400-168-9778。
